130B40 표면형 마이크로폰
ICP 타입 일체형 마이크로폰
| 모델명 | ="130E40" |
|---|---|
| 브랜드 | PCB Piezoteonics |
| 제조사 | PCB Piezoteonics |
| 영문명 | 130E40 Surface Microphone |
| 분류 | 소음측정센서/소음계 > 마이크로폰 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
130B40 표면형 마이크로폰
작은 크기의 ICP 타입 Surface 마이크로폰 · PCB Piezotronics
얇은 표면 부착형 ICP 마이크로폰입니다. 실리콘 페어링 위에 마이크로폰이 내장되어 차체, 날개 등 표면에 부착하여 압력형 음향 측정을 할 수 있습니다.
감도8.5 mV/Pa
주파수 응답 (±3 dB)20 ~ 10 kHz
사용온도-40 ~ +80 °C
높이3.2 mm
주요 특징
- 주파수 응답특성 : Pressure 형
- 주파수 응답 (±1 dB) : 100 ~ 3 kHz
- 주파수 응답 (±3 dB) : 20 ~ 10 kHz
- 주파수 응답 (±6 dB) : 20 ~ 20 kHz
- 감도 : 8.5 mV/Pa
- 사용온도범위 : -40 ~ +80 °C
- TEDS 지원
사양 (Specifications)
Performance
| 항목 | English | SI |
|---|---|---|
| Frequency Response Characteristic | Pressure | Pressure |
| Frequency Response (±1 dB) | 100 to 3,000 Hz | 100 to 3,000 Hz |
| Frequency Response (±3 dB) | 20 to 10,000 Hz | 20 to 10,000 Hz |
| Frequency Response (±6 dB) | 20 to 20,000 Hz | 20 to 20,000 Hz |
| Sensitivity | 8.5 mV/Pa | 8.5 mV/Pa |
| Sensitivity (±3 dB) | -41.4 dB re 1 V/Pa | -41.4 dB re 1 V/Pa |
| Inherent Noise | <32 dB(A) re 20 µPa | <32 dB(A) re 20 µPa |
| Dynamic Range | 150 dB re 20 µPa | 150 dB re 20 µPa |
| Dynamic Range (3% Distortion Limit) | >142 dB re 20 µPa | >142 dB re 20 µPa |
| TEDS Compliant | Yes | Yes |
Environmental / Electrical
| 항목 | English | SI |
|---|---|---|
| Temperature Range (Operating) | -40 to +176 °F | -40 to +80 °C |
| Influence of Axial Vibration | 4.5 dB re 20 µPa | 4.5 dB re 20 µPa |
| Excitation Voltage | 18 to 30 VDC | 18 to 30 VDC |
| Constant Current Excitation | 2 to 20 mA | 2 to 20 mA |
| Output Bias Voltage | 9 to 14 VDC | 9 to 14 VDC |
| Output Impedance | ≤50 Ohm | ≤50 Ohm |
Physical
| 항목 | English | SI |
|---|---|---|
| Housing Material | Stainless Steel | Stainless Steel |
| Electrical Connector (Output) | Integral Cable | Integral Cable |
| Cable Type | 030 Coaxial | 030 Coaxial |
| Cable Length | 5 ft | 1.5 m |
| Cable Termination | 10-32 Coaxial Plug | 10-32 Coaxial Plug |
| Size - Diameter (overall) | 0.52 in | 13.2 mm |
| Size - Diameter (head) | 1.62 in | 41.0 mm |
| Size - Height | 0.126 in | 3.20 mm |
| Weight | 0.3 oz / 0.03 oz | 7 gm / 0.8 gm |
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.

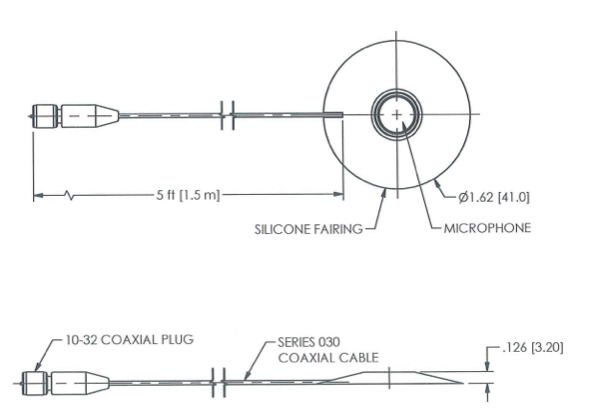

기계적 특징 (사이즈)
직경 41 mm 실리콘 페어링, 높이 3.2 mm, 1.5 m 030 동축 케이블 일체형 (10-32 플러그).

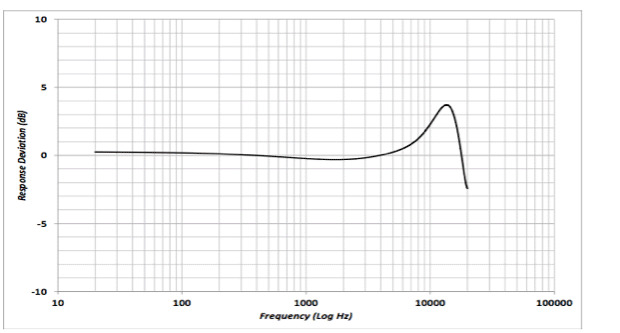

주파수 응답특성 곡선
