ACS 인클리노미터 (90도/1축/전압출력)

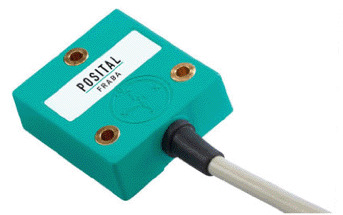

ACS 인클리노미터 (ACS-090-1-SV10-VE2-CW)
| 모델명 | ACS-090-1-SV10-VE2-CW |
|---|---|
| 브랜드 | POSITAL |
| 제조사 | POSITAL |
| 영문명 | ACS inclinometer (ACS-090-1-SV10-VE2-CW) |
| 분류 | 틸트센서/경사계 > POSITAL 인클리노미터 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
ACS 인클리노미터 (1축 / 90° / 전압 / RS232)
ACS-090-1-SV10-VE2-CW · POSITAL FRABA
POSITAL의 ACS 시리즈 1축 인클리노미터로, 90° 범위에서 1축 위치 모니터링 및 레벨링에 사용됩니다.
아날로그 전압 출력(0~5 V)과 RS232를 함께 제공하며, 1 m 케이블이 일체형으로 연결되어 있습니다.
측정범위90°
절대정확도0.10°
분해능0.01°
출력0~5 V + RS232
주요 특징
- 측정범위 90°
- 1축 센서
- 전압출력 + RS232
- 케이블 1 m
사양 (Specifications)
일반 특징
| Application | 1-Axis Position Monitoring and Leveling |
|---|---|
| Measurement Range | 90° |
| Absolute Accuracy | 0.10° |
| Resolution | 0.01° |
전기적인 특징
| Supply Voltage | 10 – 30 VDC (On power supplies comply with EN 50178) |
|---|---|
| Power Consumption (no load) | ≤ 0.7 W |
| EMC: Emitted Interference | DIN EN 61000-6-4 |
| EMC: Noise Immunity | DIN EN 61000-6-2 |
| Reverse Polarity Protection | Yes |
| Short Circuit Protection | Yes |
인터페이스
| Teach In | Zero Positioning, Inverse Direction, Elevation Range Programming |
|---|---|
| Settling Time | 125 ms |
| Output Type | Voltage 0 – 5 V |
| Min Load Resistance | 10 kΩ / 12 V DC |
| Transmission Rate | RS232: min. 1200 Baud; max. 115200 Baud |
| Default Transmission Rate | RS232: 9600 Baud |
| Linearity | ± 0.02% |
케이블
| Connection Type | Cable 1 m |
|---|---|
| Cable Length | 1 m [39"] |
| Wire Cross Section | 0.14 mm² / AWG 26 |
| Material / Type | PVC |
| Cable Diameter | 6 mm (0.24 in) |
| Minimum Bend Radius | 30 mm (1.18 in) fixed, 60 mm (2.36 in) flexing |
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.

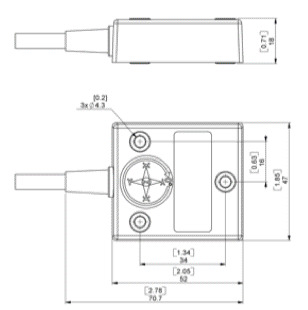

외형 치수
