ICP 앰프(Signal Conditioner)
482D27 시그널컨디셔너 (Brigde/Differential ICP/전압)
브릿지회로 구성이 가능하며 ICP 센서 연결도 가능한 시그널컨디셔너
| 모델명 | 482D27 |
|---|---|
| 브랜드 | PCB Piezotronics |
| 제조사 | PCB Piezotronics |
| 영문명 | SIGNAL CONDITIONER BRIDGE/ICP 482D27 |
| 분류 | 가속도센서 > ICP 앰프(Signal Conditioner) |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보

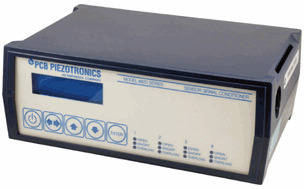

482D27 시그널 컨디셔너
Bridge/Differential · ICP®/전압 겸용 4채널 · PCB Piezotronics
PCB Piezotronics 482D27은 ICP®·전압·Bridge/Differential 센서를 모두 지원하는 4채널 벤치탑형 신호조절기입니다.
전면 키패드와 LCD 디스플레이로 채널별 설정을 손쉽게 조작할 수 있으며, USB-C·Ethernet 디지털 제어와 전용 제어 소프트웨어(MCSC)로 PC에서도 통합 관리가 가능합니다.
TEDS 센서(IEEE 1451.4)를 지원하며, x0.1 ~ x1,000 범위의 정밀한 인크리멘탈 게인 조절이 가능합니다.
채널4 채널
입력ICP · 전압 · Bridge
Gainx0.1 ~ x1,000
제어USB-C · Ethernet
주요 특징
- ICP®, 전압, Bridge/Differential 겸용 4채널 신호조절기
- x0.1 ~ x1,000 정밀 인크리멘탈 게인
- TEDS 센서 지원 (IEEE 1451.4)
- USB-C(2.0) 및 Ethernet 디지털 제어, MCSC 제어 소프트웨어 제공
- 전면 키패드·LCD 디스플레이로 간편한 채널별 설정
- Open/Short/Overload 실시간 상태 모니터링 (LED)
사양 (Specifications)
성능 (Performance)
| 채널 수 | 4 |
|---|---|
| 입력 센서 타입 | ICP®, 전압(Voltage), Bridge/Differential |
| 전압 게인 (ICP®/전압 모드) | x0.1 ~ x1,000 |
| 전압 게인 (Bridge/Differential 모드) | x0.1 ~ x1,000 |
| 정확도 (Gain x0.1~x0.4 / x0.5~x0.99 / x1.0~x1,000) | ±5% / ±1% / ±0.5% |
| 정확도 (여기전압) | ±1% |
| 입력범위 (차동) | ±5 V |
| 입력범위 (전압) | ±5 V |
| 출력범위 (최소) | ±10 V |
| 주파수범위 (-5%, Gain ≥ x100) | 0.1 ~ 50 kHz |
| 주파수범위 (-5%, Gain x0.1 ~ x99.9) | 0.1 ~ 225 kHz |
| 주파수범위 (Bridge 입력모드, -5%) | DC ~ 100 kHz |
| 주파수범위 (Bridge 입력모드, -3dB) | DC ~ 225 kHz |
| 위상응답 (1 kHz 기준) | ±1° |
| 크로스토크 (10 kHz 기준, max) | -72 dB |
| 교정 (션트) | 내부 / 외부 |
| TEDS 센서 지원 | 지원 |
| 고장·바이어스 모니터 (LED) | Open / Short / Overload |
제어 인터페이스 (Control Interface)
| 디지털 제어 인터페이스 | USB-C (2.0), Ethernet |
|---|---|
| 사용자 인터페이스 | 전면 키패드 |
| 디스플레이 | 2행 x 16열 |
| USB 케이블 길이 (최대) | 5 m (16.4 ft) |
전기적 특성 (Electrical)
| AC 전원 (전용 어댑터, 50~60 Hz) | 100 ~ 240 VAC, 1.6 A |
|---|---|
| DC 전원 | 9 ~ 18 VDC, ≤ 2.5 A |
| 센서 여기전압 (Excitation) | > +24 VDC |
| 여기전압 (Positive / Negative) | 0 ~ 12 V / 0 ~ -12 V (0.1 V 단위 조절) |
| 정전류 여기 (센서 공급) | 0 ~ 20 mA |
| 입력 불평형 조정 (Gain<10 / ≥10) | ±1.2 V / ±0.12 V |
| 공통모드전압 (max) | ±10 V |
| DC 오프셋 (AC 커플링) | ≤ 50 mV |
| DC 오프셋 (DC 커플링, Gain<100 / ≥100) | < 10 mV / < 20 mV |
| 브로드밴드 전기노이즈 (1~10,000 Hz, Gain x1) | 17 µV rms |
| 출력 임피던스 (max) | ≤ 50 Ω |
| 입력 임피던스 | > 1 MΩ |
물리적 특성 / 환경 (Physical / Environmental)
| 커넥터 (ICP® 센서 입력) | BNC 잭 |
|---|---|
| 커넥터 (Bridge/Differential) | 8핀 mini DIN |
| 커넥터 (출력) | BNC 잭 |
| 커넥터 (DC 전원 입력) | 6핀 mini DIN |
| 커넥터 (Ethernet) | RJ-45 |
| 크기 (가로 x 세로 x 폭) | 20 x 8.1 x 15 cm (8.00 x 3.20 x 5.90 in) |
| 중량 | 1,134 g (2.50 lb) |
| 사용 온도 | 0 ~ +50 ℃ (+32 ~ +120 ℉) |
표준 구성품 (Supplied Accessories)
| 품목 번호 | 설명 | 수량 |
|---|---|---|
| Model 017AXX | 전원 코드 (Power Cord) | 1 |
| Model 100-18895-80 | USB-A to USB-C 케이블 어셈블리 (스크류 고정형) | 1 |
| Model 488B14/NC | 파워 컨버터 (AC-DC 어댑터) | 1 |
| Model EE75 | PCB MCSC 제어 소프트웨어 | 1 |
※ 모든 사양은 상온 기준입니다. RH 접두사가 붙은 모델은 RoHS 인증 제품입니다.
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.

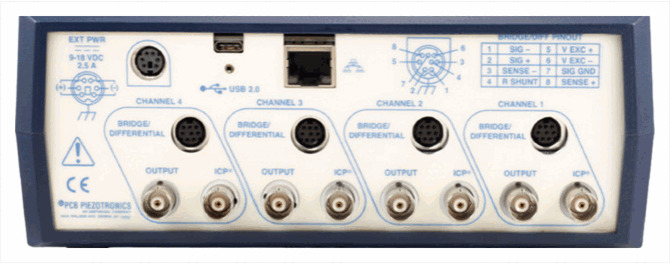

후면 패널 (Rear Panel)
채널 1~4: Bridge/Differential 입력(8핀 mini DIN) + OUTPUT / ICP®(BNC) · EXT PWR 9~18 VDC 2.5 A · USB 2.0(USB-C) · Ethernet(RJ-45)
