SST 시리즈 경사계

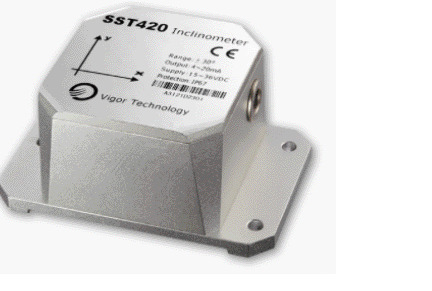

SST400 정밀형 디지털 경사계
일반형 경사계 / 1축-2축 / 다양한 각도 / 아날로그(전압 전류)출력 / 디지털출력
| 모델명 | SST410/420/430/440/450/460 |
|---|---|
| 브랜드 | Vigor Technology |
| 제조사 | Vigor Technology |
| 분류 | 틸트센서/경사계 > SST 시리즈 경사계 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
SST400 고성능 디지털 인클리노미터
SST400 Digital Inclinometer · SST410 ~ SST460 · Vigor Technology
1~2축, 경사 측정 범위 ±30°, 정밀도 ±20", 해상도 2"의 고성능 디지털 경사계입니다.
연속출력 또는 명령에 따른 출력, Baud rate와 refresh rate 조절, 사용 환경에 따른 필터 적용이 가능하며, 방위산업·배·우주산업·건설용 기계류·공장자동화·기간산업·기구 등에 사용됩니다.
측정범위±5° ~ ±30°
정밀도±20"
해상도2"
보호등급IP67
주요 특징
- 1 ~ 2축
- 경사 측정 범위 ±30°
- 정밀도 ±20"
- 해상도 2"
- 연속출력 또는 명령에 따른 출력
- Baud rate와 refresh rate 조절 가능
- 사용 환경에 따른 필터 적용 가능
- 교차축 감도 ≤ ±0.2%FS
- ±9" offset 반복성
- 50개의 산업, 방위산업 기준 만족
사양 (Specifications)
사양
| Measurement range | ±5° / ±10° / ±15° / ±30° |
|---|---|
| Accuracy (@25℃) | ±20" (optional max ±5") |
| Repeatability | ±9" |
| Resolution | 2" |
| Offset | ±0.004° |
| Response time | 0.3 s |
| Offset temperature drift coefficient | ≤ 0.0006°/℃ @ -20 ~ 65℃ |
| Sensitivity temperature drift coefficient | ≤ 0.005%/℃ @ -20 ~ 65℃ |
| Temperature sensor | Range: -50 ~ 125℃, Accuracy: ±1℃ |
| Measurement axis | 1 axis or 2 axis |
| Cross-axis sensitivity | ±0.2%FS |
| Output type | RS232 (optional RS422, RS485, CAN2.0, CANopen, Ethernet), 0 ~ 5 VDC, 4 ~ 20 mA |
| RS232 data format | 115200 bps (adjustable), 8 data bits, 1 start bit, 1 stop bit, none parity |
| Cold start warming time | 60 s |
| Refresh rate | 5 Hz (optional 10 Hz or 20 Hz) |
| Response frequency | 3 Hz @ -3 dB |
| Power supply | 9 ~ 36 VDC |
| Current consumption | ≤ 100 mA |
| Power dissipation | Supply current ≤ 50 mA, power dissipation ≤ 1.5 W (25℃ & 24VDC) |
| Output impedance | Voltage output: 100 Ω, sink/leakage current about 10 mA Current output: 50 MΩ, load < 600 Ω |
| Power supply rejection ratio | > 85 dB |
| Operation temperature | -40 ~ 85℃ |
| Storage temperature | -60 ~ 100℃ |
| EMC | According to EN61000 and GBT17626 |
| Insulation resistance | 100 MΩ |
| MTBF | ≥ 25000 h/time |
| Shock | 100 g @ 11 ms, three-axis, half-sine |
| Vibration | 8 grms, 20 ~ 2000 Hz |
| Protection | IP67 |
| Housing | 6061-T6 aluminum alloy |
| Cable | 7-wire shielded cable with tensile reinforcement |
| Connecting | Binder712 connector (optional pigtail connector) |
| Weight | ≤ 500 g (without connector and cable) |
Binder712 결선
| Pin | Wire | 4~20mA | 0~5VDC | RS232 | RS485 | RS422 | CAN |
|---|---|---|---|---|---|---|---|
| 1 | Red | Power + | Power + | Power + | Power + | Power + | Power + |
| 2 | Black | Power - | Power - | Power - | Power - | Power - | Power - |
| 3 | Green | Signal GND | Signal GND | Signal GND | Signal GND | Signal GND | Signal GND |
| 4 | Yellow | Ioutx | Voutx | NC | NC | RS422-RXD+ | CAN-H |
| 5 | White | Iouty | Vouty | NC | NC | RS422-RXD- | CAN-L |
| 6 | Blue | NC | NC | RS232-TXD | RS485-A | RS422-TXD+ | NC |
| 7 | Brown | NC | NC | RS232-RXD | RS485-B | RS422-TXD- | NC |
모델 (주문옵션)
| Model | Axis | Output type |
|---|---|---|
| SST410 | 1 | 4 ~ 20 mA |
| SST420 | 2 | 4 ~ 20 mA |
| SST430 | 1 | 0 ~ 5 VDC |
| SST440 | 2 | 0 ~ 5 VDC |
| SST450 | 1 | RS232 (optional RS485, RS422, CAN2.0, CANopen, Ethernet) |
| SST460 | 2 | RS232 (optional RS485, RS422, CAN2.0, CANopen, Ethernet) |
※ 측정범위는 모든 모델 ±5°, ±10°, ±15°, ±30° 중 선택합니다.
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 방위산업
- 배
- 우주산업
- 건설용 기계류
- 공장자동화
- 기간산업
- 기구

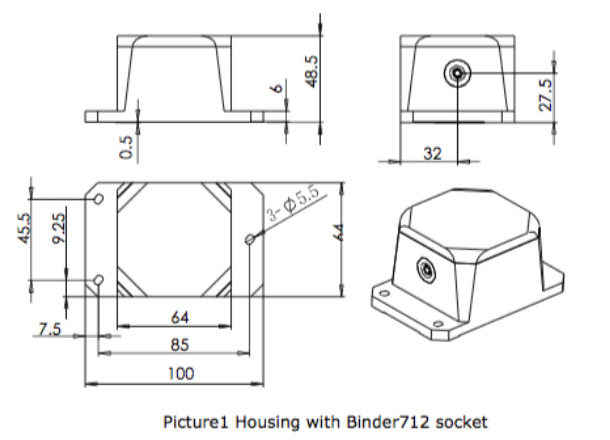

외형 치수

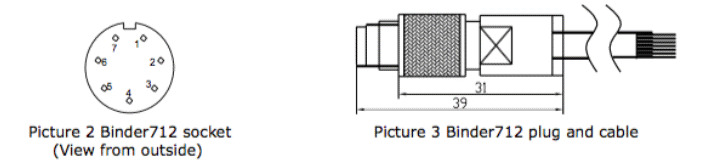

커넥터
