SST 시리즈 경사계
SST200 시리즈 경사계
일반형 경사계 / 1축-2축 / 다양한 각도 / 아날로그(전압 전류)출력 / 디지털출력 / 0.01 해상도
| 모델명 | SST210/220/230/240/250/260 |
|---|---|
| 브랜드 | Vigor Technology |
| 제조사 | Vigor Technology |
| 분류 | 틸트센서/경사계 > SST 시리즈 경사계 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
SST200 경사계
1·2축 경사계 · 아날로그/디지털 출력 · SST210 ~ SST260 · Vigor Technology
평면에서 기울어진 경사를 측정해 주는 경사계 제품입니다.
1축/2축과 아날로그(전압·전류) 또는 디지털(RS-232) 출력을 선택할 수 있으며, 높은 안정성과 합리적인 가격을 갖추었습니다.
측정범위±5° ~ ±90°
정확도±0.05° (±5°~±30°)
분해능0.003°
보호등급IP67
주요 특징
- 1축, 2축 선택 가능
- 아날로그 출력(전압, 전류) 디지털 출력(RS-232) 제품 선택 가능
- 다양한 각도 레벨 선택 가능
- Alarm 출력만 발생해 주는 제품 선택 가능
- 높은 안정성 및 성능, 합리적인 가격
- 반복성과 오프셋 ±0.02°
- 온도 드리프트 ±0.1° @ -40 ~ 85℃ (옵션)
- 작은 크기와 경량제품
- 교차축 감도 ±0.02%FS
- 응답시간 0.3 s @ t90
- IP67 적용 제품으로 완전 실링 제품
- 50개의 산업/군사 기준 만족
사양 (Specifications)
SST200 시리즈 세부 스펙
| Measurement range | ±5° | ±10° | ±15° | ±30° | ±45° | ±60° | ±90° (Single-axis) |
|---|---|---|---|---|---|---|---|
| Accuracy (@25℃) | ±0.05° | ±0.05° | ±0.05° | ±0.05° | ±0.08° | ±0.08° | ±0.1° |
| Temperature drift @ -20~65℃ | ±0.004°/℃ | ±0.004°/℃ | ±0.004°/℃ | ±0.005°/℃ | ±0.005°/℃ | ±0.009°/℃ | ±0.009°/℃ |
| Temperature drift (Option) @ -40~85℃ | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.2° | ±0.2° | ±0.2° |
| Resolution | 0.003° | 0.003° | 0.003° | 0.003° | 0.003° | 0.003° | 0.003° |
SST200 제품 종류
| Model | Axis | Connection | Output type |
|---|---|---|---|
| SST210 | 1 | Binder712(-C), optional Pigtail(-P) | 4 ~ 20 mA |
| SST220 | 2 | Binder712(-C), optional Pigtail(-P) | 4 ~ 20 mA |
| SST230 | 1 | Binder712(-C), optional Pigtail(-P) | 0.5 ~ 4.5 VDC |
| SST240 | 2 | Binder712(-C), optional Pigtail(-P) | 0.5 ~ 4.5 VDC |
| SST250 | 1 | Binder712(-C), optional Pigtail(-P) | RS232 (Option RS485, RS422) |
| SST260 | 2 | Binder712(-C), optional Pigtail(-P) | RS232 (Option RS485, RS422) |
출력 단자 (Binder712)
| Pin | Color | RS232 | RS485 | RS422 | SST220 (4~20mA) | SST210 | SST240 (0.5~4.5V) | SST230 |
|---|---|---|---|---|---|---|---|---|
| 1 | Red | Power + | Power + | Power + | Power + | Power + | Power + | Power + |
| 2 | Black | Power - | Power - | Power - | Power - | Power - | Power - | Power - |
| 3 | Green | Signal GND | Signal GND | Signal GND | Signal GND | Signal GND | Signal GND | Signal GND |
| 4 | Yellow | NC | NC | RS422-RXD+ | Ioutx | Iout | Voutx | Vout |
| 5 | White | NC | NC | RS422-RXD- | Iouty | NC | Vouty | NC |
| 6 | Blue | RS232-TXD | RS485-A | RS422-TXD+ | NC | NC | NC | NC |
| 7 | Brown | RS232-RXD | RS485-B | RS422-TXD- | NC | NC | NC | NC |
※ 측정범위는 ±5°, ±10°, ±15°, ±30°, ±45°, ±60°, ±90°(1축) 중 선택합니다.
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.

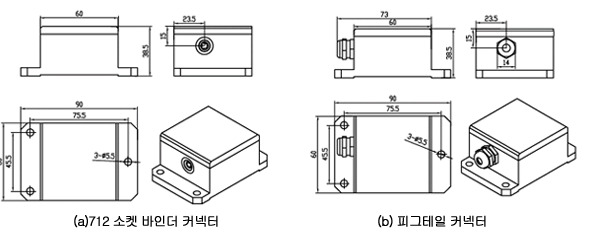

제품 크기
(a) 712 소켓 바인더 커넥터 / (b) 피그테일 커넥터
