인라인(In-Line) 토크센서

TM 301-308 토크센서

TM/TMHS/TMB 토크센서 / 모델 301~308 앰프포함 제품

가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.

상세 정보

TM 시리즈 비접촉 In-line 토크 트랜스듀서 · Magtrol

In-line 토크센서인 TM 시리즈입니다. 토크와 스피드 신호 컨디셔닝이 내장되어 있으며, 슬립링이 없는 비접촉 방식으로 다이나믹 토크와 회전 속도를 측정합니다.

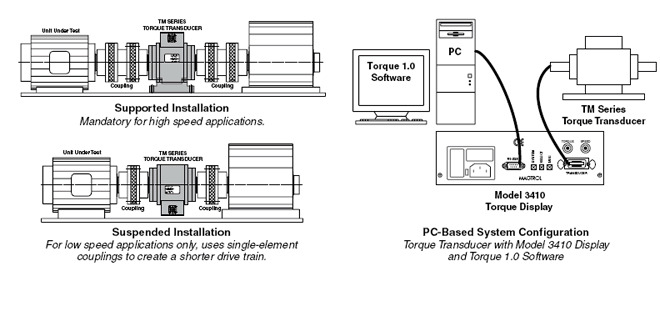

기본 시스템 구성: 전원 20 ~ 32 VDC / 100 mA max 입력, Test 입력, 토크 출력 0 ~ ±10 VDC (max), Speed 펄스 출력.

토크 범위0.1 ~ 20 N·m

정확도< 0.1 %

최대 회전수50,000 RPM

출력0 ~ ±10 VDC

Model	정격 토크 (N·m)	정격 토크 (lb·ft)	비틀림 강성 (N·m/rad)	비틀림 강성 (lb·ft/rad)	관성모멘트 (kg·m²)	관성모멘트 (lb·ft·s²)	무게 (kg)	무게 (lb)
301 *	0.1	0.07	29	21	2.50 x 10⁻⁵	1.84 x 10⁻⁵	1.1	2.43
302 *	0.2	0.15	29	21	2.50 x 10⁻⁵	1.84 x 10⁻⁵	1.1	2.43
303	0.5	0.37	66	48	2.55 x 10⁻⁵	1.88 x 10⁻⁵	1.1	2.43
304	1	0.7	145	107	2.82 x 10⁻⁵	2.07 x 10⁻⁵	1.2	2.65
305	2	1.5	290	214	2.91 x 10⁻⁵	2.14 x 10⁻⁵	1.2	2.65
306	5	3.7	725	535	3.08 x 10⁻⁵	2.27 x 10⁻⁵	1.2	2.65
307	10	7.4	1,450	1,069	2.63 x 10⁻⁵	1.94 x 10⁻⁵	1.2	2.65
308	20	15	2,900	2,139	2.66 x 10⁻⁵	1.96 x 10⁻⁵	1.2	2.65
