인라인(In-Line) 토크센서
TM 309-313 토크센서
TM/TMHS/TMB 토크센서 / 모델 309-313 / 앰프포함 제품
| 모델명 | TM 309 - TM 313 |
|---|---|
| 브랜드 | Magtrol |
| 제조사 | Magtrol |
| 영문명 | 309-313 In-Line Torque Sensor |
| 분류 | 토크센서 > 인라인(In-Line) 토크센서 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
TM 309 ~ TM 313 In-line 토크센서
TM 시리즈 비접촉 In-line 토크 트랜스듀서 · Magtrol
In-line 토크센서인 TM 시리즈입니다. 토크와 스피드 신호 컨디셔닝이 내장되어 있으며, 슬립링이 없는 비접촉 방식으로 다이나믹 토크와 회전 속도를 측정합니다.
기본 시스템 구성: 전원 20 ~ 32 VDC / 100 mA max 입력, Test 입력, 토크 출력 0 ~ ±10 VDC (max), Speed 펄스 출력.
토크 범위20 ~ 500 N·m
정확도< 0.1 %
최대 회전수32,000 RPM
출력0 ~ ±10 VDC
주요 특징
- 토크와 스피드 컨디셔닝이 포함된 제품
- 토크 범위: 20 ~ 500 N·m
- 정확도: < 0.1 %
- 과부하 용량: 200 %
- 과부하 한도: 400 %
- 고속 애플리케이션: 최대 32,000 RPM
- 비 접촉 (NO sliprings)
- 회전 시 전자 부품 없음
- 높은 전기 노이즈 저항성
- 단일 DC 전원 공급: 20 ~ 32 VDC
- 신속한 속도 감지
- 조정 토크 신호 주파수 제한
- 검사 기능 내장
- 스테인레스 스틸 샤프트
- EMC 민감도 유럽 표준 준수
사양 (Specifications)
모델 선정 방법
| Model | 정격 토크 (N·m) | 정격 토크 (lb·ft) | 비틀림 강성 (N·m/rad) | 비틀림 강성 (lb·ft/rad) | 관성모멘트 (kg·m²) | 관성모멘트 (lb·ft·s²) | 무게 (kg) | 무게 (lb) |
|---|---|---|---|---|---|---|---|---|
| 309 | 20 | 15 | 2.4 x 10³ | 1.770 x 10³ | 1.49 x 10⁻⁴ | 1.03 x 10⁻⁴ | 2.5 | 5.51 |
| 310 | 50 | 37 | 5.7 x 10³ | 4.204 x 10³ | 1.52 x 10⁻⁴ | 1.12 x 10⁻⁴ | 2.5 | 5.51 |
| 311 | 100 | 74 | 1.14 x 10⁴ | 8.408 x 10³ | 1.55 x 10⁻⁴ | 1.14 x 10⁻⁴ | 2.5 | 5.51 |
| 312 | 200 | 148 | 3.82 x 10⁴ | 2.82 x 10⁴ | 4.85 x 10⁻⁴ | 3.57 x 10⁻⁴ | 4.1 | 9.04 |
| 313 | 500 | 369 | 9.58 x 10⁴ | 7.07 x 10⁴ | 5.16 x 10⁻⁴ | 3.80 x 10⁻⁴ | 4.4 | 9.70 |
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 프로펠러 - 항공기, 배 및 헬리콥터
- 윈드실드 와이퍼, 전기구동창, 스타터, 자동차의 제너레이터와 브레이크
- 펌프류 - 물, 오일펌프
- 기어, 기어박스 감속
- 클러치
- 모터구동 밴드들
- 드릴, 유압 공구들, 기계류 공구들
시스템 옵션과 악세사리

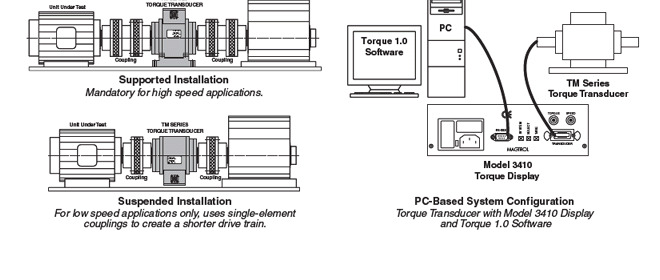

Supported Installation(고속 어플리케이션 필수)과 Suspended Installation(저속 전용, 단일 커플링), Model 3410 토크 디스플레이와 Torque 1.0 소프트웨어를 이용한 PC 기반 구성이 가능합니다.
