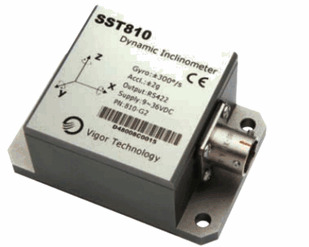

SST810 동적 자이로 경사계
Dynamic Inclinometer · 3축 가속도계 + 3축 자이로 · Vigor Technology
SST810 동적 경사계는 모션(운동) 환경에 특화하여 설계된 관성 제품으로, 최대 400 Hz의 갱신주기를 제공합니다.
기존의 가속도계 또는 전해질 방식 경사계는 차량의 급가속·급감속이나 선박의 요동과 같은 동적 운동 상황에서 축방향 가속도와 구심가속도의 영향을 받아 유효한 각도 측정 데이터를 얻기 어렵고 정확도를 보장할 수 없습니다.
SST810은 첨단 관성항법 기술을 채택하여 GPS의 도움 없이도 장시간에 걸쳐 동적 피치·롤 기울기 각도를 정확하게 측정합니다.
동적 정확도±0.5°
정적 정확도±0.05°
갱신주기최대 400 Hz
보호등급IP67
주요 특징
- 드리프트 없는 정확한 동적 기울기 측정
- 최저 비용, 고성능
- 3축 MEMS 가속도계 및 3축 자이로스코프 내장
- 동적 정확도 ±0.5° (옵션 ±1° / ±0.3° / ±0.1°)
- 최대 갱신주기 400 Hz
- 외부 보조장치 없이 독립적으로 동작
- 설치 위치 제약 없이 자유롭게 장착 가능
사양 (Specifications)
주요 사양 (Specifications)
| 롤/피치 범위 | ±180° / ±90° |
|---|---|
| 분해능 (Resolution) | 0.05° (옵션 0.1° / 0.03° / 0.01°) |
| 응답 주파수 | DC ~ 800 Hz |
| 정확도 (Accuracy) | 동적 ≤ ±0.5° (옵션 ≤ ±1° / ≤ ±0.3° / ≤ ±0.1°) 정적 ≤ ±0.05° (옵션 ≤ ±0.1° / ±0.03° / ±0.01°) |
| 갱신주기 (Refresh Rate) | 0.5 ~ 50 Hz (조정 가능), 옵션 최대 400 Hz |
| 각속도 범위 | ≤ ±300°/s (최대 ≤ ±2000°/s) |
| 가속도 범위 | ≤ ±5 g (최대 ≤ ±16 g) |
| 전원 (Power Supply) | 9 ~ 36 VDC |
| 소비전력 | 1 W 미만 |
| 출력 인터페이스 | RS232, RS485, RS422, CAN2.0, CANopen, Ethernet |
| 출력 데이터 | 롤 · 피치 각도 데이터 (옵션 3축 가속도 및 3축 각속도 데이터) |
| 동작 온도범위 | -40 ~ 85℃ |
| 보관 온도범위 | -40 ~ 85℃ |
| MTBF | ≥ 100,000 시간 |
| 내충격 (Shock) | 1000 g @ 1 ms, 3축, Half-sine |
| 방수방진 등급 | IP67 |
| 커넥터 | M12, 5핀 |
| 외형 치수 | 81 × 54 × 28.5 mm |
| 중량 | 240 g (커넥터 · 케이블 제외) |
결선도 (M12 커넥터)
| Pin | Wire color | RS232 | RS485 | CAN |
|---|---|---|---|---|
| 1 | Red | Power+ | Power+ | Power+ |
| 2 | Black | Power- | Power- | Power- |
| 3 | Blue | TXD | A | CAN-H |
| 4 | Brown | RXD | B | CAN-L |
| 5 | Green | Signal GND | Signal GND | CAN-GND |
※ 모든 사양은 상온(25℃) 기준입니다.
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 선박
- 로봇
- 동적 GPS 보조
- 건설기계
- 무기 플랫폼
- 송전선 모니터링
- 철도 운송
- 광전자 플랫폼
- 자동차

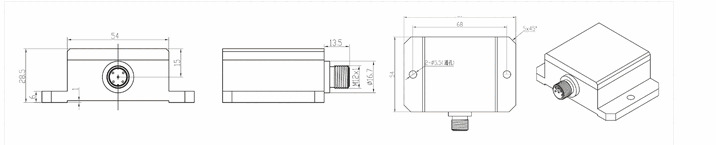

외형 치수 (Dimensions, mm)

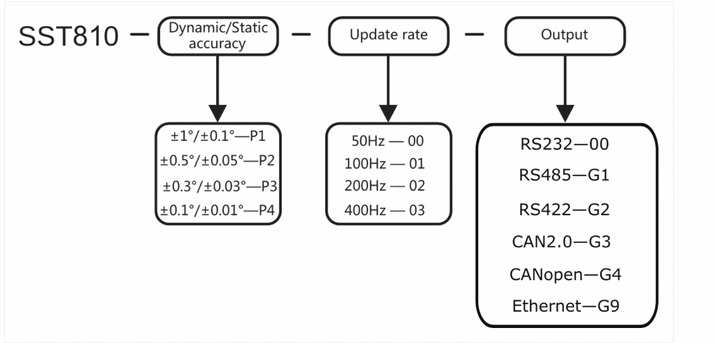

주문 정보 (Ordering Information)
동적/정적 정확도 · 갱신주기 · 출력 타입에 따라 모델 번호(SST810-□-□-□)가 구성됩니다.
