지반진동용 가속도계

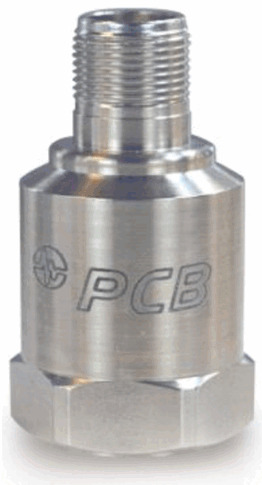

393B03 Seismic 가속도계 / 지반진동용 가속도계
지반진동 구조 진동용 가속도계
| 영문명 | PCB Piezotronics Seismic Accelerometer 393B03 |
|---|---|
| 분류 | 가속도센서 > 지반진동용 가속도계 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
393B03 산업용 ICP® 지반진동 측정용 가속도계
Seismic 가속도계 · 1.0 V/g · PCB Piezotronics
PCB Piezotronics 393B03은 저주파 대역에서 높은 출력을 제공하는 세라믹 전단(shear)형 ICP® 가속도계로, 건물·교량·구조물의 상시 진동 모니터링과 지진 감지에 적합합니다.
0.5 Hz의 낮은 주파수까지 측정이 가능하고 1.0 V/g의 높은 감도를 제공하여, 미세한 저레벨 진동까지 안정적으로 검출합니다.
스테인리스 스틸 하우징으로 밀폐(hermetic) 처리되어 옥외·구조물 상시 설치 환경에서도 내구성을 보장합니다.
감도1.0 V/g
측정범위±5.0 g pk
주파수0.5 ~ 2,000 Hz
분해능0.00001 g rms
주요 특징
- 저주파 고출력 ICP® 지진동 가속도계
- 0.5 ~ 2,000 Hz의 넓은 저주파 측정 대역
- 1.0 V/g 고감도 출력
- 0.00001 g rms 수준의 초정밀 분해능
- 스테인리스 스틸 밀폐(hermetic) 하우징
- 스마트 인프라·지진 감지·구조물 상시 모니터링에 적합
사양 (Specifications)
성능 (Performance)
| 감도 (Sensitivity) | 1.0 V/g |
|---|---|
| 측정범위 (Measurement Range) | ±5.0 g pk |
| 주파수범위 (±5%) | 0.5 ~ 2,000 Hz |
| 공진주파수 (Resonant Frequency) | ≥ 10,000 Hz |
| 광대역 분해능 (Broadband Resolution) | 0.00001 g rms |
| 비직선성 (Non-Linearity) | ≤ 1 % |
| 횡감도 (Transverse Sensitivity) | ≤ 7 % |
| 과부하 한계 (Shock) | ±5,000 g pk |
| 베이스 변형 감도 (Base Strain Sensitivity) | ≤ 0.0005 g/µε |
| 사용 온도범위 | -54 ~ +121℃ (-65 ~ +250℉) |
전기적 특성 (Electrical)
| 여기 전압 (Excitation Voltage) | 18 ~ 30 VDC |
|---|---|
| 정전류 여기 (Constant Current Excitation) | 2 ~ 20 mA |
| 출력 임피던스 (Output Impedance) | < 250 Ω |
| 출력 바이어스 전압 (Output Bias Voltage) | 8 ~ 12 VDC |
| 방전 시정수 (Discharge Time Constant) | 1 ~ 3 sec |
| 안정화 시간 (Settling Time) | < 15 sec |
| 스펙트럴 노이즈 (1 Hz, typical) | 2 µg/√Hz |
| 스펙트럴 노이즈 (10 Hz, typical) | 0.5 µg/√Hz |
| TEDS 1.0 지원 | 미지원 (해당 없음) |
물리적 특성 (Physical)
| 센싱 소자 | 세라믹 (Ceramic) |
|---|---|
| 센싱 방식 | 전단형 (Shear) |
| 하우징 재질 | 스테인리스 스틸 (밀폐/Hermetic) |
| 크기 (직경/헥스 x 높이) | 1.18 in x 2.30 in (30.0 x 58.4 mm) |
| 중량 | 199 g (7.0 oz) |
| 전기 커넥터 | 2-Pin MIL-C-5015 |
| 장착 나사 | 1/4-28 암나사(Female) |
표준 구성품 (Supplied Accessories)
| 품목 번호 | 설명 | 수량 |
|---|---|---|
| Model 081B20 | 마운팅 스터드 (Mounting Stud) | 1 |
| Model 085A31 | 보호용 열재킷 (Protective Thermal Jacket) | 1 |
| Model ACS-1 | NIST 소급 주파수 응답 교정 성적서 | 1 |
| Model ACS-4 | 위상·진폭 응답 교정 성적서 | 1 |
추천 연결 케이블 (2-Pin MIL-C-5015 → BNC Plug)
| 케이블 타입 | 3 ft (0.9m) | 5 ft (1.5m) | 10 ft (3.0m) | 20 ft (6.1m) | 50 ft (15.2m) |
|---|---|---|---|---|---|
| 012 – Black PVC, RG58/U | - | 012E05 | 012E10 | 012E20 | 012E50 |
※ 센싱 소자는 세라믹이며, TEDS(IEEE 1451.4) 옵션은 393B03에는 적용되지 않습니다.
※ 신호조절기 조합 예 : Basic 4-Channel ICP® Signal Conditioner Model 482C05
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 건물·바닥 진동, 보안 모니터링 등 스마트 인프라 구축
- 지진 감지 및 흔들림 피로 해석
- 교량·기초 구조 시험
- 저레벨 진동에 민감한 설비 내부 공정 모니터링
