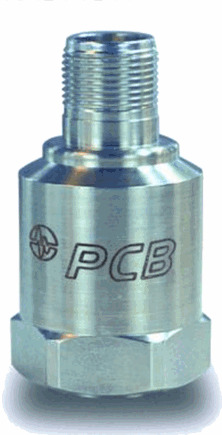

393C12 고감도 지진 가속도계
10 V/g · 0.15 ~ 1,000 Hz · PCB Piezotronics
PCB Piezotronics의 393C12는 세라믹 전단(shear) 방식의 ICP® 가속도계로, 지진 감지 및 구조물 진동 모니터링과 같이 극도로 낮은 레벨의 진동을 정밀하게 계측해야 하는 지진용(seismic) 애플리케이션에 최적화되어 있습니다.
10 V/g의 높은 감도와 0.000008 g rms의 우수한 광대역 분해능을 바탕으로 미세 진동(micro-vibration)까지 정밀하게 측정할 수 있으며, 스테인리스 스틸 재질의 견고한 기밀형(hermetic) 하우징을 채택하여 다양한 산업 및 인프라 현장에서 안정적으로 사용할 수 있습니다.
2-Pin MIL-C-5015 커넥터를 상단에 배치하였으며, 1/4-28 나사로 간편하게 장착할 수 있습니다.
감도10,000 mV/g
측정범위0.5 g pk
주파수0.15 ~ 1,000 Hz
무게199 g
주요 특징
- 감도 (±10%): 10,000 mV/g (1,019.4 mV/(m/s²))
- 광대역 분해능: 0.000008 g rms (0.00008 m/s² rms)
- 측정범위: 0.5 g pk (4.9 m/s² pk)
- 주파수범위 (±5%): 0.15 ~ 1,000 Hz
- 전기 커넥터: 2-Pin MIL-C-5015
- 무게: 7.0 oz (199 gm)
사양 (Specifications)
성능 (Performance)
| 감도 (±10%) | 10,000 mV/g (1,019.4 mV/(m/s²)) |
|---|---|
| 측정범위 | 0.5 g pk (4.9 m/s² pk) |
| 주파수범위 (±5%) | 0.15 ~ 1,000 Hz |
| 주파수범위 (±10%) | 0.10 ~ 2,000 Hz |
| 주파수범위 (±3dB) | 0.05 ~ 4,000 Hz |
| 공진주파수 | ≥ 10,000 Hz |
| 위상응답 (±5°) | 1 ~ 1,000 Hz |
| 광대역 분해능 [2] | 0.000008 g rms (0.00008 m/s² rms) |
| 비선형성 [1] | ≤ 1 % |
| 횡감도 | ≤ 7.0 % |
환경적 특성 (Environmental)
| 과부하 한계 (충격) | ±5,000 g pk (±49,050 m/s² pk) |
|---|---|
| 사용온도범위 | -50 ~ +180°F (-45 ~ +82°C) |
| 온도특성 | 그래프 참조 (%/°F) |
| 베이스 변형 감도 [2] | ≤ 0.0005 g/µε (≤ 0.005 (m/s²)/µε) |
전기적 특성 (Electrical)
| 여자전압 | 18 ~ 30 VDC |
|---|---|
| 정전류 여자 | 2 ~ 20 mA |
| 출력 임피던스 | < 1,500 Ω |
| 출력 바이어스 전압 | 8 ~ 12 VDC |
| 방전시간상수 | ≥ 3.5 sec |
| 안정화시간 (바이어스 10% 이내) | < 60 sec |
| 스펙트럼 노이즈 (1 Hz) [2] | 1.5 µg/√Hz (14.7 (µm/sec²)/√Hz) |
| 스펙트럼 노이즈 (10 Hz) [2] | 0.6 µg/√Hz (5.9 (µm/sec²)/√Hz) |
| 스펙트럼 노이즈 (100 Hz) [2] | 0.2 µg/√Hz (2.0 (µm/sec²)/√Hz) |
| 스펙트럼 노이즈 (1 kHz) [2] | 0.1 µg/√Hz (1.0 (µm/sec²)/√Hz) |
| 전기적 절연 (케이스) | ≥ 100,000,000 Ω |
물리적 특성 (Physical)
| 감지소자 | 세라믹 (Ceramic) |
|---|---|
| 감지방식 | 전단형 (Shear) |
| 하우징 재질 | 스테인리스 스틸 |
| 밀폐방식 | 기밀형 (Hermetic) |
| 크기 – 육각(Hex) | 1 3/16 in (30.2 mm) |
| 크기 – 높이 | 2.3 in (58.4 mm) |
| 무게 [2] | 7.0 oz (199 gm) |
| 전기 커넥터 | 2-Pin MIL-C-5015 |
| 커넥터 위치 | 상단 (Top) |
| 장착 나사 | 1/4-28 Female |
| 장착 토크 | 2 ~ 5 ft-lb (2.7 ~ 6.8 Nm) |
구성품 (Accessories)
| 모델 | 설명 | 수량 |
|---|---|---|
| 081B20 | 장착 스터드, 1/4-28 to 1/4-28 x 0.365" (BeCu, 숄더형) | 1 |
| 085A31 | 보호용 절연 부트 (Boot) | 1 |
| ACS-1 | 단축 진폭응답 교정, 10Hz ~ 상한 5% 주파수 (NIST 소급) | 1 |
| ACS-4 | 단축 저주파 위상/진폭응답 교정, 0.5 ~ 10Hz (ACS-1 필요, 최소감도 20mV/g) | 1 |
| M081B20 | 메트릭 장착 스터드, 1/4-28 to M6 x 0.75 (BeCu, 숄더형) | 1 |
※ [1] Zero-based, least-squares, straight line method 기준 · [2] Typical(대표값) 기준
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 스마트 인프라 – 교량·건물 등 구조물의 진동 및 보안 모니터링
- 지진 감지 및 흔들림(sway) 피로도 분석
- 교량 및 기초 구조물의 구조 시험(Structural Testing)
- 저진동에 민감한 기계 내부의 공정 모니터링(Process Monitoring)
