SST 시리즈 경사계
SST100 경사계
SST100 사계 모델 입니다.
| 모델명 | SST100 |
|---|---|
| 브랜드 | Shanghai ZOKO Intellisense |
| 제조사 | Shanghai ZOKO Intellisense |
| 분류 | 틸트센서/경사계 > SST 시리즈 경사계 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보
SST100 고신뢰성 경사계
MEMS 경사계 · SST141/142/151/152/161/162 · Vigor Technology
SST100 경사계는 건설기계 산업 분야에 적용되는 고신뢰성 경사각 측정 제품입니다.
완전 밀봉 구조, 강화된 PCBA 설계, 최적화된 전원 관리, 강화된 내충격·내진동 성능, 30 kg 인장강도 케이블, 수명 모의시험, 특허받은 자동 검사 기술, 정밀 알루미늄 합금 가공 등 다양한 기술을 적용하여 신뢰성과 안정성을 크게 향상시켰습니다.
2000 g 충격에 견디는 저-g MEMS 가속도 센서를 채택하였으며, 비직선성 보정·횡감도 오차 보정·필터링 등의 처리를 통해 실제 기울기 각도에 비례하는 아날로그 신호와 각도 데이터를 직접 출력합니다.
측정범위±5° ~ ±180°
정확도±0.05°
분해능0.01°
보호등급IP67
주요 특징
- 고안정성 및 우수한 가격 대비 성능
- 소형 · 경량 설계로 장착이 용이함
- 횡감도(Cross-axis Sensitivity) ≤ ±0.3 %FS
- 완전 밀봉 구조로 진동 및 충격에 강함
- IP67 방수방진 등급
- 약 50종의 국내외 산업 · 군사 표준 준거
사양 (Specifications)
SST141/142, SST151/152, SST161/162 사양
| Product type | SST141, SST142, SST151, SST152, SST161, SST162 (analog/digital output) |
|---|---|
| Measurement range | ±5° / ±10° / ±15° / ±30° / ±45° / ±60° / ±90° / ±180° |
| Accuracy (@25℃) | ±0.05° |
| Temperature drift coefficient /℃ @ -20~65℃ | ±0.004° (±5°~±15°) · ±0.005° (±30°~±60°) · ±0.009° (±90°~±180°) |
| Resolution | 0.01° |
| Repeatability | ±0.02° |
| Offset repeatability | ±0.02° |
| Offset | ±0.02° |
| Measurement axis | 1 axis: SST141, SST151, SST161 2 axis: SST142, SST152, SST162 |
| Response time | 0.3 s @ t90 |
| Cross-axis sensitivity | ±0.3%FS |
| Digital output (SST161, SST162) | RS232 (optional RS485, CAN, CANopen, J1939), 9600bps(adjustable), 8 data bits, 1 start bit, 1 stop bit, none parity |
| Voltage output (SST141, SST142) | 0.5 ~ 4.5 VDC, Output Impedance 0.3 Ω, load impedance < 380 Ω |
| Current output (SST151, SST152) | 4 ~ 20 mA, Output Impedance 50 MΩ, load impedance < 380 Ω |
| Cold start warming time | 60 s |
| Power supply | Digital/voltage output: 9 ~ 36 VDC, ≤ 20 mA Current output: 16 ~ 36 VDC, ≤ 40 mA |
| Power supply reject ratio | ≥ 85 dB |
| Operation temperature | -40 ~ 85 ℃ |
| Storage temperature | -40 ~ 100 ℃ |
| EMC | According to GBT17626 |
| Insulation resistance | ≥ 100 MΩ |
| MTBF | 150000 h/times |
| Shock | 100 g @ 11 ms, three-axis, half-sine |
| Vibration | 8 grms, 20 ~ 2000 Hz |
| Protection | IP67 |
| Housing | 6061-T6 Aluminum alloy |
| Connecting | Standard: Binder712 connector (optional: metal pigtail) |
| Cable | 7-wire shielded cable with tensile reinforcement, heavy duty up to 30 kg |
| Weight | ≤ 240 g (without connector and cable) |
모델 선정 방법
| Model | Axis | Connector | Output |
|---|---|---|---|
| SST141 | 1 | Binder712(-C), optional Pigtail(-P) | 0.5 ~ 4.5 VDC |
| SST142 | 2 | Binder712(-C), optional Pigtail(-P) | 0.5 ~ 4.5 VDC |
| SST151 | 1 | Binder712(-C), optional Pigtail(-P) | 4 ~ 20 mA |
| SST152 | 2 | Binder712(-C), optional Pigtail(-P) | 4 ~ 20 mA |
| SST161 | 1 | Binder712(-C), optional Pigtail(-P) | RS232 (Optional RS485, CAN, CANopen, J1939) |
| SST162 | 2 | Binder712(-C), optional Pigtail(-P) | RS232 (Optional RS485, CAN, CANopen, J1939) |
※ 측정범위는 모든 모델 ±5°, ±10°, ±15°, ±30°, ±45°, ±60°, ±90°, ±180° 중 선택합니다.
※ 주문 예: 2축 SST162, ±60°, Binder712 커넥터, RS485 출력 → SST162-60-G1-C
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 모바일 건설기계
- 공장 자동화(FA)
- 태양광 설비
- 운송기계
- 의료기기

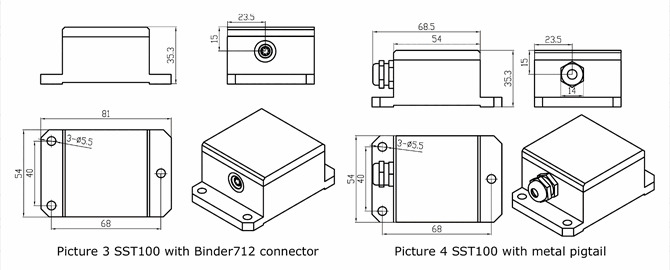

외형 치수 (Dimensions, mm)
Binder712 커넥터 타입(좌)과 메탈 피그테일 타입(우) 두 가지 형태로 제공됩니다.

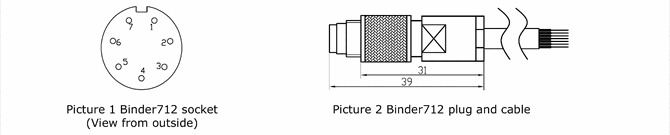

커넥터 (Binder712)
