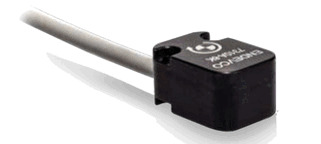

7310A MEMS angular Sensor
실리콘 MEMS 7310A Sensor
| 모델명 | 7310A |
|---|---|
| 브랜드 | Endevco |
| 제조사 | Endevco |
| 영문명 | Angular Rate Sensor 7310A |
| 분류 | 자이로/관성/자기장센서 > 각속도 6자유도 센서 |
상세 정보
Endevco 7310A 실리콘 MEMS 각속도 센서
±100 ~ ±18,000 deg/sec · 3 g 초경량 · Endevco®
Endevco® Model 7310A는 독자적인 실리콘 MEMS 자이로스코프 기술에 전용 전자회로와 패키징을 결합한 각속도 센서로, 과도한 충격·진동 환경에서도 신뢰성 있는 측정 성능을 제공합니다.
자동차 안전시험을 비롯해 정밀한 각속도(회전 속도) 측정이 요구되는 다양한 시스템 설계에 특화되어 있습니다.
±100, ±500, ±1500, ±6000, ±8000, ±12000, ±18000 deg/sec의 다양한 풀스케일 측정범위를 지원하며, ±2 Vpk의 풀스케일 전압 출력을 제공합니다. 반전 장착(inverted mounting) 시 반대 방향의 각속도 감지 축으로도 사용할 수 있습니다.
주요 특징
- 100, 500, 1500, 6K, 8K, 12K, 18K deg/sec의 다양한 측정범위
- 최대 2,000 Hz 대역폭
- 3그램 이하의 초경량 설계
- 5 ~ 16 V 입력 전원으로 동작
사양 (Specifications)
주요 사양 (Dynamic Characteristics)
| 항목 | -100 | -500 | -1K5 | -6K | -8K | -12K | -18K |
|---|---|---|---|---|---|---|---|
| 측정범위 (deg/sec) | ±100 | ±500 | ±1,500 | ±6,000 | ±8,000 | ±12,000 | ±18,000 |
| 감도 (±15%, mV/deg/sec) | 20 | 4 | 1.333 | 0.333 | 0.25 | 0.167 | 0.111 |
| 영점 출력 (mV) | ±100 | ±100 | ±100 | ±100 | ±100 | ±100 | ±100 |
| 비직선성 (최대, %FSO) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| 주파수응답 (+1dB/-3dB, ref 100Hz, Hz) | 0 ~ 1,000 | 0 ~ 1,000 | 0 ~ 1,000 | 0 ~ 1,000 | 0 ~ 1,000 | 0 ~ 2,000 | 0 ~ 2,000 |
| 횡감도 (%) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 |
| 열영점편이 (최대, %FSO, -40 ~ +105℃) | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 |
| 열감도편이 (최대, %, -40 ~ +105℃) | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 |
| 잔류노이즈 (통과대역, mV RMS) | 12.0 | 3.4 | 2.2 | 1.6 | 0.9 | 0.7 | 1.2 |
전기적 특성 (Electrical)
| 여기 전압 (Excitation Voltage) | 5 ~ 16 Vdc |
|---|---|
| 전류 소모 (Current Drain) | 6 mA max |
| 출력 임피던스 (Output Impedance) | 200 Ω max |
| 공통모드 전압 (±5%) | 2.5 Vdc |
| 풀스케일 출력전압 (±15%) | ±2 Vpk |
| 절연 저항 (@100Vdc) | > 100 MΩ |
| 워밍업 시간 (최종출력값의 1% 이내) | < 100 ms |
물리적 특성 (Physical)
| 중량 (Weight) | 3 g (케이블 제외) |
|---|---|
| 케이스 재질 | 아노다이징 처리 알루미늄 합금 |
| 케이블 타입 | 일체형 4심, #32 AWG PFA 절연, 브레이드 실드 + 실리콘 재킷 |
| 장착 / 토크 | #0-80 나사 / 4 lb-in (0.45 N·m) |
환경적 특성 (Environmental)
| 충격 한계 (Shock Limit) | 5,000 g |
|---|---|
| 선형가속도 영향 | 0.1 deg/sec/g (typical) |
| 동작 온도 | -40℃ ~ +105℃ (-40℉ ~ +221℉) |
| 보관 온도 | -40℃ ~ +105℃ (-40℉ ~ +221℉) |
| 방습 등급 (Humidity) | IP67 |
표준 구성품 (Accessories)
| 품목 번호 | 설명 | 7310A |
|---|---|---|
| EH863 | #0-80 (3/8" 길이) 소켓헤드 캡스크류, 2개 | 포함 |
| EHW196 | 와셔, 2개 | 포함 |
| EHM2156 | 육각렌치 | 포함 |
| 7930 | Triaxial 6DOF 마운팅 블록 | 옵션 |
※ 감도는 +7Vdc 여기전압 기준, -100은 100deg/sec·-500은 500deg/sec·-1K5는 1,500deg/sec, -6K/-8K/-12K/-18K는 3,000deg/sec 조건에서 측정되었습니다.
※ 영점 출력은 +7Vdc 여기전압, 상온 조건에서 측정되었습니다.
※ 모든 사양은 +75°F(+24°C) 상온 기준입니다.
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 차량 동역학
- 항공기 비행시험
- 우주비행체/위성
- 미사일 시험
- 자동차 전복(rollover) 시험

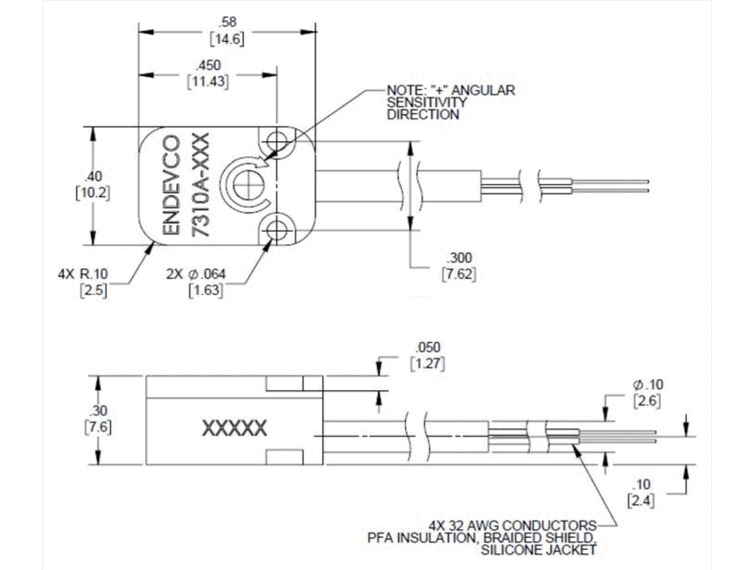

외형 치수 (Dimensions)

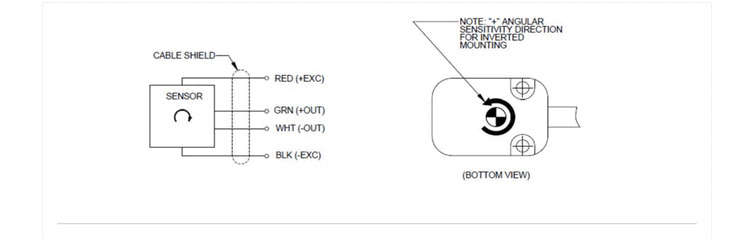

결선도 (Wiring)
RED (+EXC), GRN (+OUT), WHT (-OUT), BLK (-EXC), 케이블 실드.

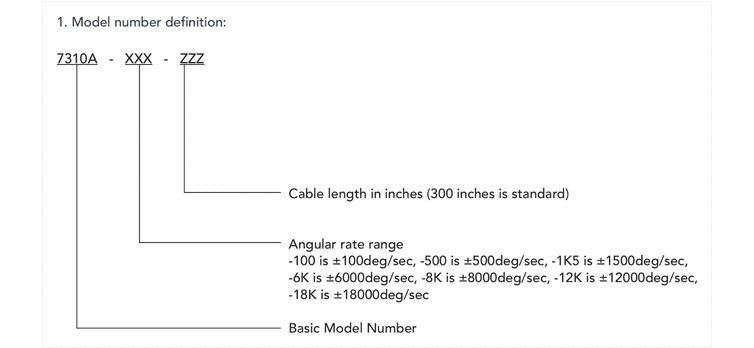

주문 정보 (Ordering Information)
모델명은 "7310A - 각속도범위 - 케이블길이" 형식으로 구성되며, 케이블 길이는 300 inches(표준)를 기준으로 지정할 수 있습니다.
