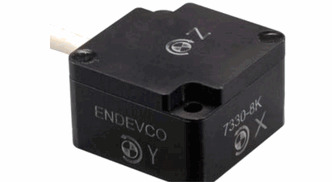

Endevco 7330 3축 각속도 센서
±100 ~ ±18,000 deg/sec · 9 g · Endevco®
엔데브코(Endevco®) 7330은 고유한 실리콘 MEMS 자이로스코프 기술과 맞춤형 전자회로 및 패키징을 적용한 3축 각속도 센서로, 과도한 충격 및 진동 환경에서도 안정적인 센싱 성능을 제공합니다.
자동차 안전시험 등 정확한 각속도 측정이 요구되는 시스템 설계에 특화되어 개발되었습니다.
±100, ±500, ±1500, ±6000, ±8000, ±12000, ±18000 deg/sec의 다양한 전체 각속도 범위를 지원하며, ±2 Vpk의 풀스케일 전압 출력을 제공합니다.
측정범위±100 ~ ±18,000 °/s
대역폭최대 2,000 Hz
중량9 g
충격한계10,000 g
주요 특징
- 100, 500, 1500, 6K, 8K, 12K, 18K deg/sec 범위 지원
- 최대 2000 Hz 대역폭
- 중량 10 g 미만
- 5 ~ 16 V 입력 전원으로 동작
사양 (Specifications)
동특성 (+75°F(+24°C) 기준)
| 항목 | -100 | -500 | -1K5 | -6K | -8K | -12K | -18K |
|---|---|---|---|---|---|---|---|
| 측정범위 (deg/sec) | ±100 | ±500 | ±1500 | ±6000 | ±8000 | ±12000 | ±18000 |
| 감도 (±15%, mV/deg/sec) | 20 | 4 | 1.333 | 0.333 | 0.25 | 0.167 | 0.111 |
| 영점 출력 (mV) | ±100 | ±100 | ±100 | ±100 | ±100 | ±100 | ±100 |
| 비선형성 최대 (%FSO) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| 주파수응답 (+1dB/-3dB, 100Hz 기준, Hz) | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-2000 | 0-2000 |
| 횡축감도 (%) | <1 | <1 | <1 | <1 | <1 | <1 | <1 |
| 열적 영점편이 최대 (%FSO, -40~105℃) | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 |
| 열적 감도편이 최대 (%, -40~105℃) | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 | ±2.0 |
| 잔류잡음 (통과대역, mV RMS) | 12.0 | 3.2 | 2.5 | 2.1 | 2.1 | 1.8 | 1.8 |
전기적 특성 (Electrical)
| 여자전압 | 5 ~ 16 Vdc |
|---|---|
| 전류소모 | 축당 최대 6 mA, 총 최대 18 mA |
| 출력 임피던스 | 최대 200 Ω |
| 공통모드전압 (±5%) | 2.5 Vdc |
| 풀스케일 출력전압 (±15%) | ±2 Vpk |
| 절연저항 (100Vdc 기준) | 100 MΩ 초과 |
| 워밍업 시간 | 100 ms 미만 |
물리적 특성 (Physical)
| 중량 (케이블 제외) | 9 g |
|---|---|
| 케이스 재질 | 아노다이징 알루미늄 합금 |
| 케이블 타입 | 12x #30AWG 도체, PFA 절연, 브레이드 실드, PU 자켓 |
| 장착/토크 | #2-56 나사, 2 lb-in |
환경적 특성 (Environmental)
| 충격한계 (Shock Limit) | 10,000 g |
|---|---|
| 선형가속도 영향 (일반) | 0.1 deg/sec/g |
| 동작 온도범위 | -40℃ ~ +105℃ (-40°F ~ +221°F) |
| 보관 온도범위 | -40℃ ~ +105℃ (-40°F ~ +221°F) |
| 방수방진 등급 | IP67 |
교정 데이터 (Calibration Data)
| 감도 (+7Vdc 여자전압) | -100: 100deg/s · -500: 500deg/s · -1K5: 1500deg/s · -6K/-8K/-12K/-18K: 3000deg/s에서 측정 |
|---|---|
| 영점 출력 | +7Vdc 여자전압, 상온에서 측정 |
| 비선형성 (+7Vdc 여자전압) | ±100deg/s(-100) · ±500deg/s(-500) · ±1500deg/s(-1K5) · ±3000deg/s(-6K, -8K, -12K, -18K) 범위 내에서 측정 |
결선도 (Rate Sensor Cable)
| Contact | X-Axis | Y-Axis | Z-Axis |
|---|---|---|---|
| EXC | RED | BRN | ORG |
| +OUT | GRN | BLU | GRY |
| -OUT | WHT | YEL | VIO |
| GND | BLK | PINK | TAN |
악세서리 (Accessories)
| 제품 | 설명 | 7330 |
|---|---|---|
| EDVEH572 | #2-56 (5/8") 소켓 헤드 캡 스크류, 2개 | 포함 |
| EDVEHW200 | 와셔, 2개 | 포함 |
| EDVEHM178 | 육각 렌치 | 포함 |
※ 12심 케이블 1개로 X · Y · Z 3축 신호를 모두 전달합니다.
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
적용 분야
- 자동차 안전시험
- 정확한 각속도 측정이 요구되는 시스템 설계
외형 치수 (Dimensions, in [mm])
![외형 치수 (Dimensions, in [mm])](../assets/p/1780501/fig-100.jpg)

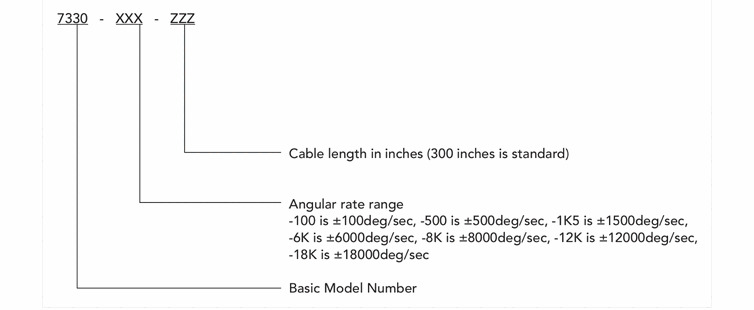

모델 번호 체계 (Model Number Definition)
각속도 범위 · 케이블 길이에 따라 모델 번호(7330-XXX-ZZZ)가 구성됩니다.
