스트레인 게이지 앰프
교육용 수동형 응력측정 장치
수동으로 조작하여 하중을 주어 응력 변형율 포아송의비를 계산해 보는 장비
| 모델명 | TE04 |
|---|---|
| 브랜드 | TE04 |
| 제조사 | KTME |
| 영문명 | Strain Measurement Training Kir for Education |
| 분류 | 스트레인게이지(응력) > 스트레인 게이지 앰프 |
가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.
상세 정보

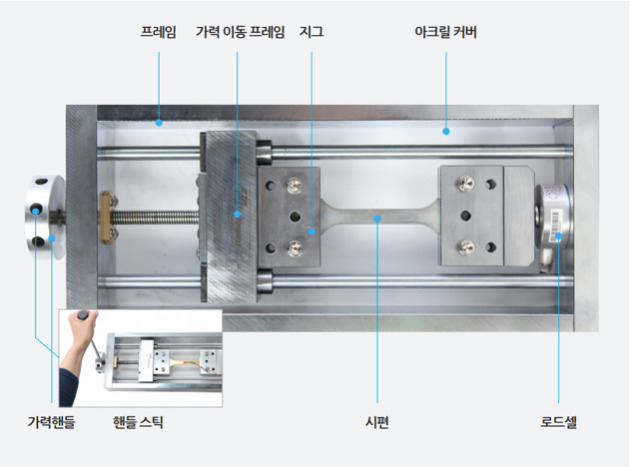

TE04 교육용 수동형 인장시험기
재료의 파단·항복·인장강도 시험용 교육 장비
하중을 수동으로 가하면서 재료의 파단, 항복, 인장강도 시험을 하기 위한 수동형 교육용 인장시험기입니다.
로드셀과 디지털 인디케이터, 스트레인게이지, 데이터 획득·분석 소프트웨어로 응력-변형률(Stress-Strain) 곡선을 직접 그려볼 수 있습니다.
가력하중2톤
이송거리70 mm
시편KS 규격
크기500 x 200 x 100 mm
주요 특징
- 재료의 파단, 항복, 인장강도, 포아송비 측정
- 진-응력 변형율 측정, Stress-Strain 커브 작성
- 휴대 가능한 케이스 (옵션)
사양 (Specifications)
제품 성능
| 적정 가력하중 | 2톤 |
|---|---|
| 재질 | 스틸, 알루미늄 프레임 |
| 이송거리 | 70 mm |
| 시편 | KS 규격 시편 사용 |
| 사이즈 | 500 x 200 x 100 mm |

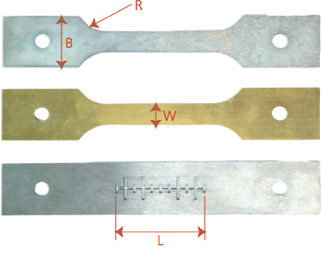

KS 규격 시편
| 재질 | A6061, C3604 |
|---|---|
| 사이즈 | R: 20, W: 12.5, B: 30 mm |
| 표점거리 | L: 50 mm |
| 두께 | 1 t |
구성품
| 로드셀 | 측정용량 2 ton |
|---|---|
| 인디케이터 | 5 Digits 디지털 인디케이터 |
| 스트레인게이지 | 1축 · 2축 |
| 소프트웨어 | 데이터 획득 및 분석 · SS Curve · Text 파일 저장 · Excel 파일 변환 저장 |
※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
제품 사진

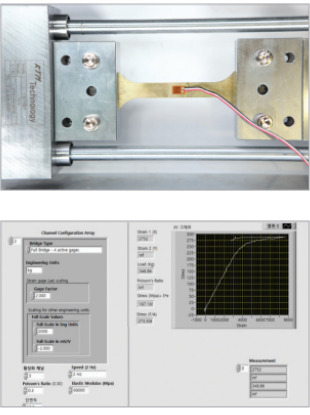

스트레인게이지 부착 및 소프트웨어
