D4 스트레인 게이지 앰프

USB 전원으로 기동하는 편리한 스트레인 게이지 앰프 입니다

가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.

상세 정보

합리적인 가격의 4채널 Data Acquisition Conditioner · Micro-Measurements (Vishay)

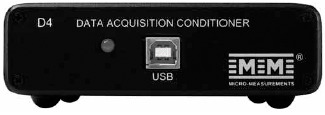

사용이 쉬운 4채널 스트레인 게이지 앰프입니다. RJ-45 커넥터로 게이지를 연결하고, USB로 PC에 연결하여 전원 공급과 제어를 함께 할 수 있습니다.

작고 가벼우며 단단한 알루미늄 케이스로, 사용자 어플리케이션을 위한 프로그래밍도 가능합니다.

채널4 채널 (RJ-45)

분해능24 bit

정확도±0.1% of reading

전원USB 5V

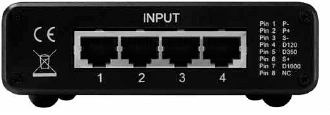

Input Connections	RJ-45 Modular x 4
Bridge Configurations	Quarter-, half-, and full bridges
Bridge Impedance	60 ~ 2000 Ω
Internal Bridge Completion	Quarter bridge: 120 Ω, 350 Ω, 1000 Ω ±0.01% Half bridge: 1000 Ω ±0.01%
Data Conversion	Delta-sigma A/D with integral chopper-stabilized programmable gain instrumentation amplifier
Resolution	24 bits · Noise-free resolution 18 bits typ.
Filter	Integrated linear phase FIR Sinc5 + Sinc3 filter (programmable decimation) · 50/60 Hz 및 고조파 >120 dB 제거
Measurement Range / Resolution	Strain Range ±31,000 µε at GF = 2.000 (±15.5 mV/V) Resolution ±1 µε at GF = 2.000 (±0.0005 mV/V)
Measurement Accuracy	±0.1% of reading ±3 counts (Instrument Gage Factor = 2.000)
Gage Factor Control	0.500 ~ 9.900
Balance Control	Software · Manual or automatic
Bridge Excitation	1.5 VDC nominal · software enable/disable · fully ratiometric
Communication	USB (케이블 포함)
Shunt Calibration	각 quarter-bridge completion resistor 양단 · 소프트웨어 제어 P- to D120: 11.94 kΩ ±0.1% / P- to D350: 34.8 kΩ ±0.1% / P- to D1000: 99.5 kΩ ±0.1% (5000 µε at GF = 2.00)
Power	USB 5 V 100 mA
Operational Environment	0 ~ +50 °C · Humidity up to 90% RH, non-condensing
Case	Aluminum · 4.3 W x 1.4 H x 5.7 L in (110 x 36 x 145 mm)
Weight	0.8 lb (0.36 kg)
Accessories	D4-A106 Shielded Connectors · D4-A108 Crimping Tool · D4-A116 USB Cable (Type A to B, 6 ft)

※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
