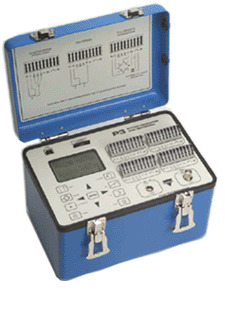

P3 스트레인게이지 앰프

가격견적 문의사양·수량·납기에 따라 견적을 보내드립니다.

상세 정보

Strain Indicator and Recorder · Micro-Measurements (Vishay)

P3는 4채널 입력의 휴대용 스트레인 인디케이터 겸 레코더입니다. LCD로 측정값을 바로 확인하고 SD 카드에 데이터를 저장할 수 있습니다.

Quarter·Half·Full 브리지 회로를 지원하고 120 · 350 · 1000 Ω 더미게이지가 내장되어 있으며, 배터리·USB·외부 전원으로 동작합니다.

채널4 채널

범위±31,000 µε

정확도±0.1% of reading

저장SD/MMC 카드

Inputs	Eccentric-lever-release terminal blocks accept up to four independent bridge inputs Accommodates 16 ~ 28 AWG (1.3 ~ 0.35 mm diameter) wire
Bridge Configurations	Quarter-, half-, and full-bridge circuits Internal bridge completion for 120 Ω, 350 Ω and 1000 Ω quarter bridges, 60 ~ 2000 Ω half or full bridge
Display	128 x 64 dots FSTN positive, gray transflective LCD with backlight · 2회/초 갱신
Data Conversion	High-resolution sigma-delta converter · 60 Hz or 50 Hz noise rejection (user selectable)
Basic Range	±31,000 microstrain (±1 microstrain resolution) at Gage Factor = 2.000
Accuracy	±0.1% of reading ±3 counts (Normal mode, Gage Factor = 2.000)
Gage Factor Settings	0.500 ~ 9.900
Balance	Single key operation to initiate automatic software balance
Bridge Excitation	1.5 Vdc nominal · fully ratiometric
Communication Interface	USB (Type B) · stored data & firmware transfer
Data Storage	Removable SD or MultiMedia Card (2 GB max) · 최대 1 reading/sec
Calibration	Shunt calibration across each dummy resistor to simulate 5,000 microstrain (±0.1%) Remote calibration via switch contacts at input terminal block
Analog Output	BNC · 0 ~ 2.5 V max · device impedance ≥ 2000 Ω · 480 samples/sec DAC update
Power	Internal battery pack (D cell x 2) · 배터리 수명 최대 600시간 (단일 채널, normal mode) USB 또는 외부 6 ~ 15 Vdc 전원 · AC 어댑터 옵션 (Model P3-A105)
Operational Environment	0 ~ +50 °C · Humidity up to 90% RH, noncondensing

Recording	최대 64개 데이터 파일 · 자동 기록 (채널별 1 ~ 3600초 간격) · 수동 기록 · 자동 날짜/시간 스탬프
Scaling	Gage factor 기반 microstrain 자동 스케일링 (브리지 타입별 비선형 보정) · mV/V 자동 계산 · 기타 공학 단위 선형 스케일링
Units	µε, mV/V, psi, ksi, GPa, MPa, Pa, g, lbf, lb, kg, in, mm, mil, rpm, m, s, A, N, V, Ohms, hp, deg, rad, oz, mV, m/s², ton
Bridge Types	Quarter · Half (adjacent / opposite arms) · Shear (2 / 4 active arms) · Poisson half · Full (4 active arms) · Full Poisson (opposite / adjacent arms) · Undefined full / half / quarter
Bridge Balance	Automatic · Manual offset adjust · Disabled (Raw offset)
Backlight / Contrast	Run mode에서 5, 15, 60초 또는 수동 On/Off · 소프트웨어 대비 조절
Operating Modes	Normal mode · Analog output (4채널 중 1채널)
Data Link	USB · Windows용 P3 소프트웨어 제공 · 드라이버 불필요 (HID 장치)
기타	Real-time Clock · Model 1550A 캘리브레이터로 시스템 교정 (교정일 플래시 저장) · 펌웨어 업그레이드 가능

※ 모든 사양은 제조사 사정에 따라 예고 없이 변경될 수 있습니다. 정확한 사양은 문의해 주세요.
